产品介绍

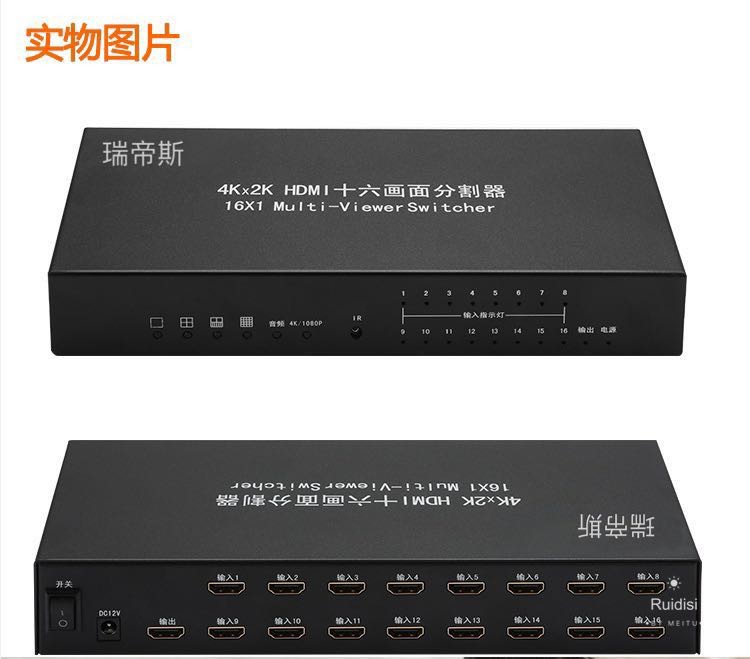

4K2K HDMI十六画面分割器是一款高性能的十六路高清画面分割以及无缝切换输出的切换器，该切换器可以将16路高清数字视频信号显示在同一个屏幕上，并有多种视频分割效果，同时十六路高清输入信号可做无缝切换。该切换器控制方式多样灵活，可通过前面板按钮控制、本地IR控制。具有产品稳定,安装简单，是一款实用性很高的分割切换器，可以用在重大的工程项目，会议厅等场所。

产品特点与规格

1. 支持16路HDMI输入，1路HDMI输出

2. 支持16路HDMI信号画面分割

3. 支持6种显示模式：单画面，四画面，八画面（2X4），八画面（2大6小），十六画面（16 宫格），十六画面（4大12小）

4. 支持1通道HDMI音视频输出，支持4K及4K以下的分辨率，1080p／4K分辨率可切换

5. 最高支持3840x2160@30HZ分辨率输出

6. 支持红外遥控

7. 支持按键模式切换

8. 输入分辨率支持1080P,720P,1080i,1024X768,1360X768等

9. 输出分辨率支持4K(3840*2160@30HZ)和1080P（1920*1080@60HZ）

10. HDMI输入输出传输距离：高速HDMI线材最长可达15M

11. 电源输入:DC12V/3A

12. 实物净重：450g

13. 尺寸（长X宽X高）：275mm X 115mm X 45mm

遥控面板按键功能说明：

四画面模式

1-2-9-10： 输入1,2,9,10输入显示模式

3-4-11-12：输入3,4,11,12输入显示模式

5-6-13-14：输入5,6,13,14输入显示模式

7-8-15-16：输入7,8,15,16输入显示模式

十六画面模式

16F-1：16路输入等比例显示模式

16F-2：16路输入4大12小比例显示模式

单画面模式

1/2,3/4,5/6,7/8,9/10,11/12,13/14,15/16单画面输入显示模式（如1/2，按当前按键输入1显示，再次按下按键输入2显示，依次类推）

八画面模式

8F-1：8路等比例画面输入显示

8F-2：8路2大6小画面输入显示

OSD：显示当前画面输出分辨率及通道信息

Audio:音频切换模式

包裹清单

1: HDMI 16x1 十六画面分割器一台

2:电源适配器12V/3A 一个

3:遥控器一个

4:说明书一份
